国产丝袜AV,国产成人在线内射人妻,全免费A级毛片免费看网站

新聞資訊INFORMATION

推薦資訊RECOMMEND

知識百科KNOWLEDGE

全國咨詢熱線：
聯系人：董小姐

158-7557-5576
公司郵箱:

liaowu023@163.com
公司網址:

http://www.zxyt5.cn/

主頁 > 新聞資訊 > 淬火設備技術 > 東莞高頻淬火設備-力學性能達到QT600-3的標準

東莞高頻淬火設備-力學性能達到QT600-3的標準

發布日期：2019-12-07
點擊數：191

東莞高頻淬火設備用于球墨鑄鐵件完全奧氏體化等溫淬火，加熱溫度可為900—950℃之間選定。鹽浴加熱保溫時間為40-45s／mm，在氣體介質中加熱時保溫時間應延長2～3倍。要求獲得了貝氏體基體時，等溫浴槽溫度可取為260-320℃，保溫時間為60—120min（硅含量較高時可取低限）。要求獲得上貝氏體基體時，等溫浴槽溫度可取為360-38C℃，保溫時間同樣為60～120min。

　　球墨鑄鐵件部分奧氏體化等溫淬火加熱溫度通常為790～820℃，保溫時間應比完全奧氏體化等溫淬火長一些。等溫浴槽溫度多為280一320℃。

　　部分東莞高頻淬火設備在淬火時奧氏體化淬火后的球墨鑄鐵基體組織為下貝氏體+鐵素體。抗拉強度較低，但疲勞強度較高。含磷較高及含有微量有害元素As、Pb、Sb、Bi、Ti的球墨鑄鐵件，采用東莞高頻淬火設備使部分奧氏體化等溫淬火，可使其力學性能達到QT600-3的標準。

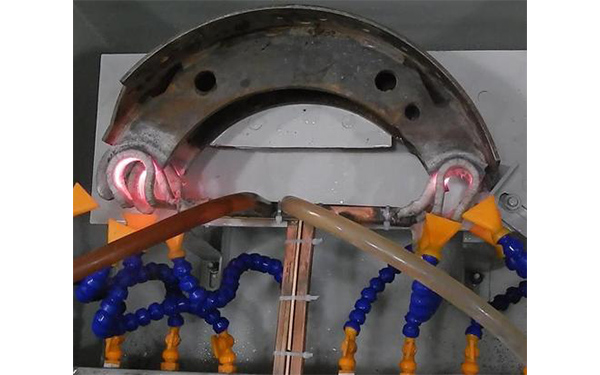

東莞高頻淬火設備生產

　　灰鑄鐵件等溫淬火加熱溫度為Ac1+(30～50)℃，大約在850—900℃之間。大型鑄件或形狀復雜的鑄件應在500～600℃預熱。保溫時間為0.5～1.5h。等溫浴槽溫度在250～350℃之間選擇。

東莞海德維10年專注高頻淬火設備研發與生產,同比同行設備耐用30%左右,發貨前人工+專業檢測儀器檢查設備，使設備更穩定使用更放心,一臺起訂，買即贈送感應線圈。

【打印】
【收藏】
【返回】

相關產品/RELATED PRODUCTS

上一篇：銷軸淬火設備-工件耐磨性高
下一篇：齒輪表面淬火設備-提高零件的耐磨性
