国产精品制服丝袜白丝,国产成人a亚洲精品无,国产亚洲欧美精品永久

新聞資訊INFORMATION

推薦資訊RECOMMEND

知識(shí)百科KNOWLEDGE

全國咨詢熱線：
聯(lián)系人：董小姐

158-7557-5576
公司郵箱:

liaowu023@163.com
公司網(wǎng)址:

http://www.zxyt5.cn/

主頁 > 新聞資訊 > 淬火設(shè)備技術(shù) > 簡(jiǎn)易淬火機(jī)床-淬火硬度精準(zhǔn)

簡(jiǎn)易淬火機(jī)床-淬火硬度精準(zhǔn)

發(fā)布日期：2019-10-16
點(diǎn)擊數(shù)：121

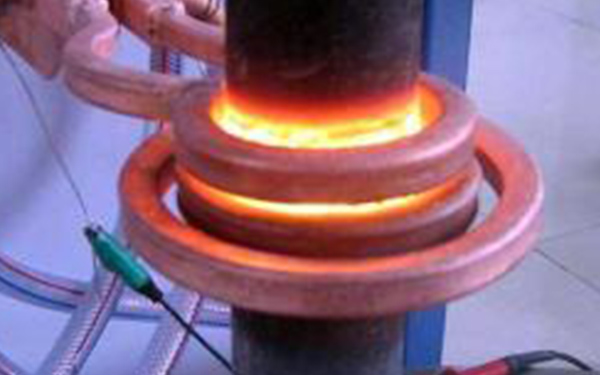

　　簡(jiǎn)易淬火機(jī)床滾絲輪的質(zhì)量檢驗(yàn)。檢驗(yàn)的項(xiàng)目有外觀檢驗(yàn)、尺寸檢驗(yàn)、硬度檢驗(yàn)和金相檢驗(yàn)。經(jīng)高頻感應(yīng)淬火的滾絲輪表面不得有燒傷、裂紋等缺陷；內(nèi)孔及外徑脹縮符合工藝要求；如發(fā)現(xiàn)個(gè)別滾牙輪的硬度達(dá)不到時(shí)，應(yīng)補(bǔ)充一次冷處理，如果硬度有了提高，表明淬火加熱時(shí)稍有過熱，如果硬度不增加，說明加熱不足必須退火重淬；金相組織最好在齒牙的中徑取樣，檢查是否有過熱過燒或加熱不足。淬硬層深度控制在較宜。

　　外形尺寸為梯形絲杠軋絲輪，安裝在原德國進(jìn)口的型軋絲機(jī)上。由于熱處理等工藝不正確，導(dǎo)致軋絲輪使用壽命只有幾百件，很多軋絲輪在軋制件后即出現(xiàn)脆性崩酋現(xiàn)象，有的修磨后再軋制200件左右就報(bào)廢，嚴(yán)重影響正常的生產(chǎn)秩序。為此進(jìn)行了提高軋絲輪壽命的攻關(guān)戰(zhàn)。原軋絲輪生產(chǎn)工藝流程為鍛造球化退火粗車精加工淬火磨削時(shí)效精磨。為改善韌性調(diào)整了工藝流程，精加工前增加高溫調(diào)質(zhì)處理，同時(shí)調(diào)整了簡(jiǎn)易淬火機(jī)床工藝參數(shù)。

　　鍛造鋼是高碳高鉻冷作模具鋼，其共晶碳化物多，且偏析嚴(yán)重。這種嚴(yán)重的碳化物偏析對(duì)模具或刀具最終簡(jiǎn)易淬火機(jī)床及產(chǎn)品的使用壽命都是不利的。特別是碳化物偏析呈網(wǎng)狀分布時(shí)，其危害性更大。為此要求一定的鍛造比，并經(jīng)三次鐓粗、拔長(zhǎng)，一次成形以將碳化物擊碎，改善其偏析狀態(tài)。

　　鍛后應(yīng)檢查碳化物偏析要小于3級(jí)。球化退火。球化退火是為了改善切削性能，為后續(xù)熱處理做好組織準(zhǔn)備。

【打印】
【收藏】
【返回】

相關(guān)產(chǎn)品/RELATED PRODUCTS

上一篇：等離子淬火機(jī)床-質(zhì)量穩(wěn)定，用戶滿意
下一篇：螺絲淬火機(jī)床-淬火不開裂
